ERD 프로그램을 찾다 왼만한 프로그램들이 다 상용이다 보니
회사에서는 프로그램 구매를 안해주고.. 프로그램은 필요하고.. 비정품을 사용하기도 껄끄럼 하고....
이런....
그래서 여러가지를 검색해 보다 보니.
온라인으로 사용가능한건 있지만 offline 으로 사용가능한 버젼이 드물다.
ERMaster 이게 그나마 Eclipse Plugin으로 사용가능하니 설정을 해본다.
간단히 다음의 방법으로 설정 진행.
Step 01. Eclipse 설치.
Step 02. ERMaster Plugin Online 설치
Step 03. ERMaster Plugin Offline 설치
Step 01. Eclipse 설치.
- 다운로드 사이트 : https://www.eclipse.org/downloads/packages/
Eclipse Packages | The Eclipse Foundation - home to a global community, the Eclipse IDE, Jakarta EE and over 350 open source pro
502 MB 205,479 DOWNLOADS Tools for developers working with Java and Web applications, including a Java IDE, tools for JavaScript, TypeScript, JavaServer Pages and Faces, Yaml, Markdown, Web Services, JPA and Data Tools, Maven and Gradle, Git, and more. Cli
www.eclipse.org
- 사용할 버젼 다운로드.
* DB ERD 관리 전용으로 쓸거라 그냥 최신 버젼으로 설정했다.
eclipse 설치해서 ERMaster 설정하고 그 폴더 자체로 관리를 할 예정이다. 소스만 git으로 버젼 관리
Step 02. ERMaster Plugin Online 설치
eclipse 설치 이후 ERMaster 플로그 인을 설치 한다.

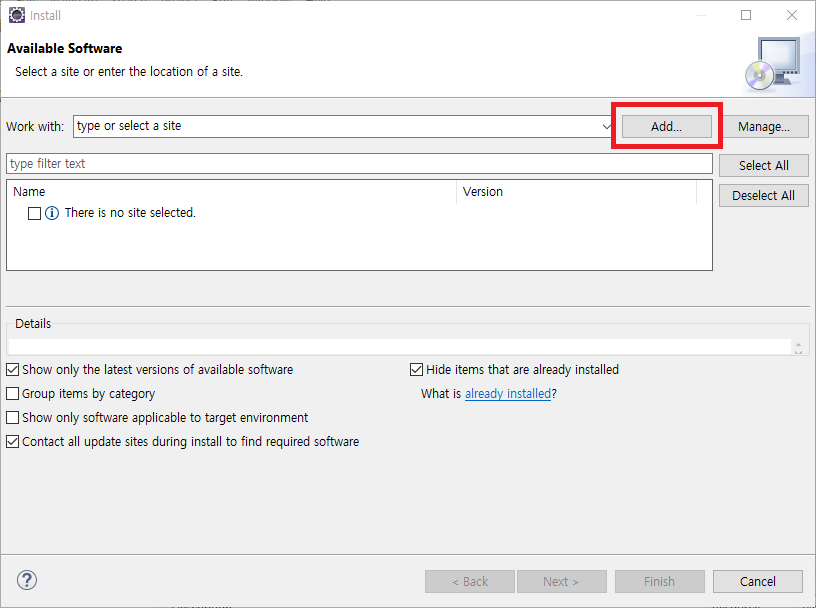

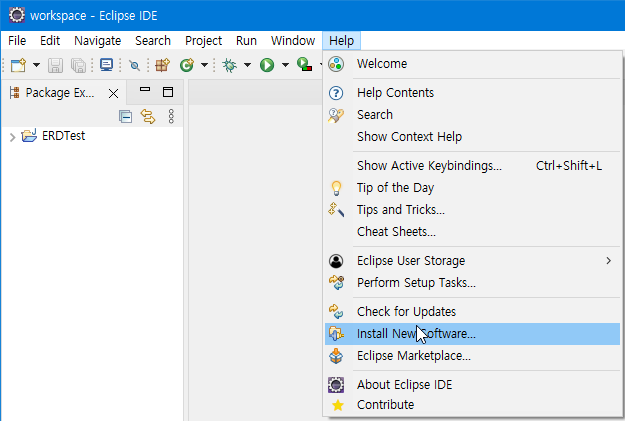

1. eclipse 상단의 help > install new software > add 클릭
![](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
![](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)

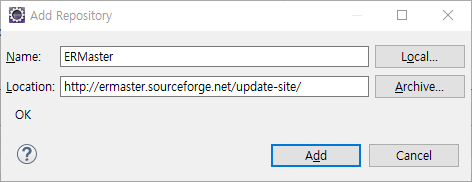

2. Name 과 Location 에 아래 URL 입력 후 Add 클릭
- Name : ERMaster
- Location : http://ermaster.sourceforge.net/update-site/
![](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)

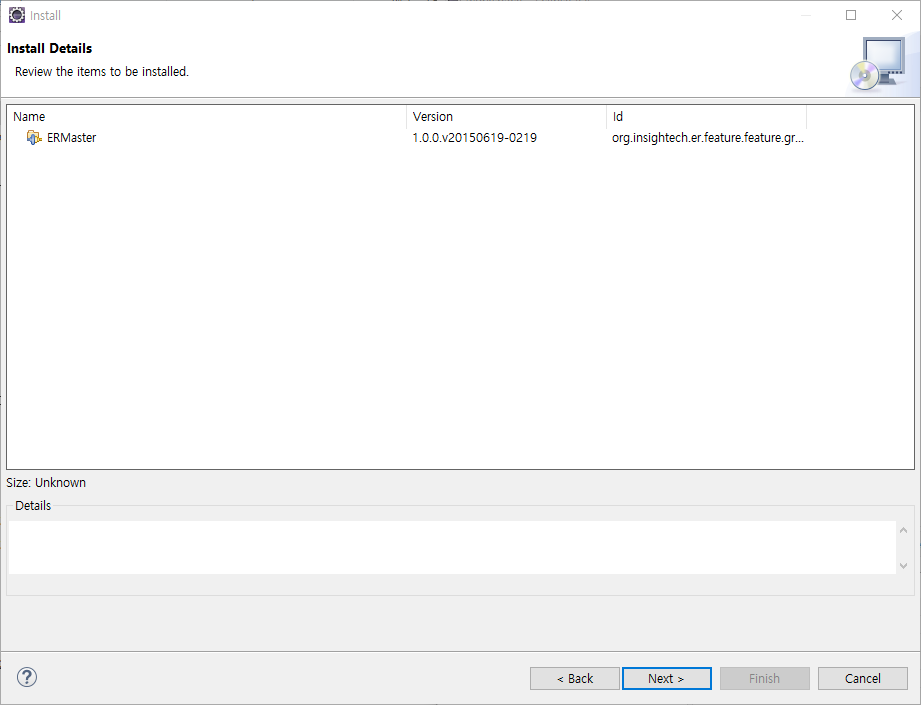

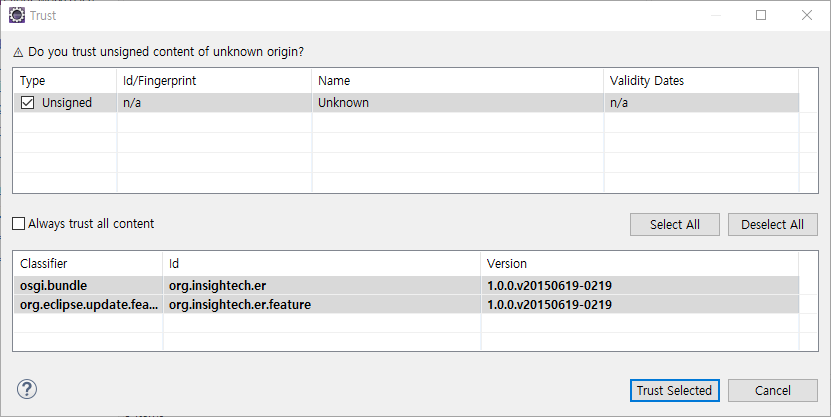

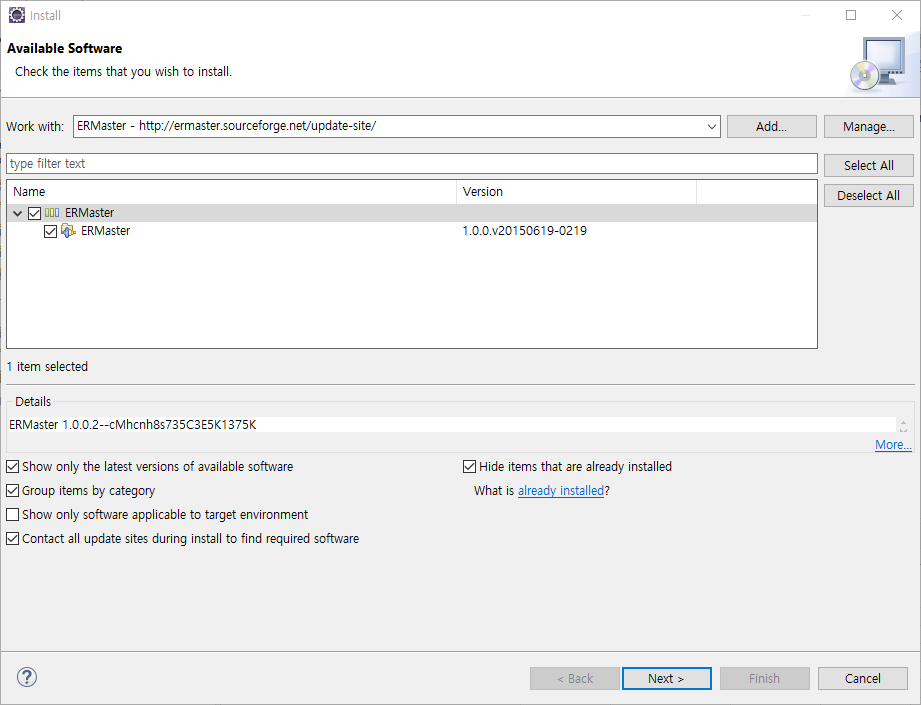

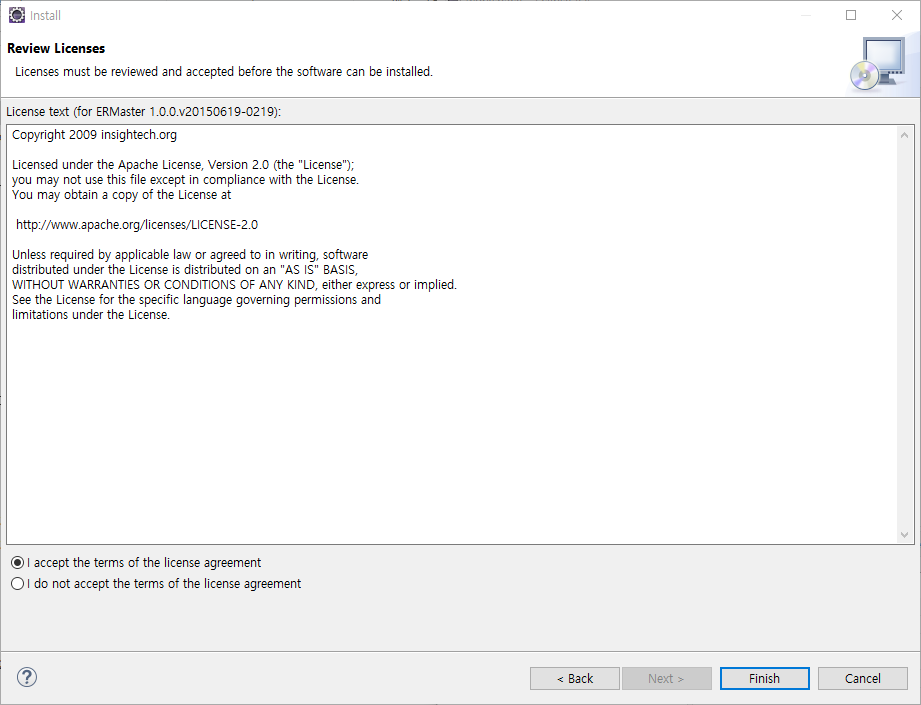

3. Add 클릭후 Software 선택 및 게속 진행.
![](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
![](http://t1.daumcdn.net/tistory_admin/static/images/no-image-v1.png)
![](https://blog.kakaocdn.net/dn/deWefX/btrPDrAxDCA/KiPRxJxElpDscYLNK8WuE1/img.png)
![](https://blog.kakaocdn.net/dn/bTOmRd/btrPDHwmbbt/WHn6LuHksmpS4QrXvAjHY1/img.png)
![](https://blog.kakaocdn.net/dn/bpwaFy/btrPz2aJcQC/1YEoELLk8zakh0dAMiVDkk/img.png)

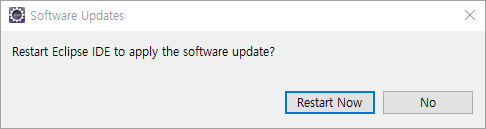

4. ecllpse Restart 및 설치 확인
![](https://blog.kakaocdn.net/dn/bqi2I6/btrPDa6YKrk/9dZNLFOAbuVgG4iIz7UdwK/img.png)
Step 03. ERMaster Plugin Offline 설치

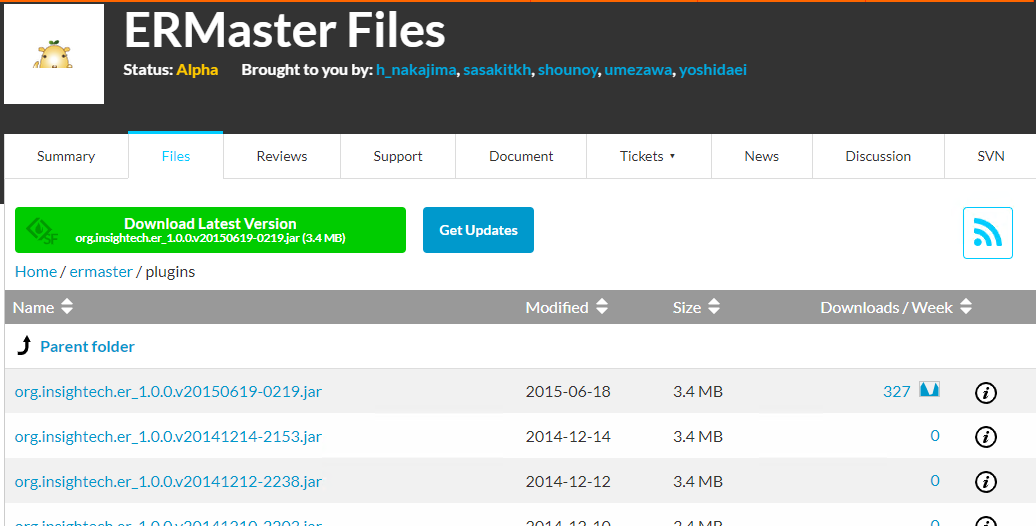

1. jar 파일 다운로드
- 파일 다운로드 주소 : https://sourceforge.net/projects/ermaster/files/ermaster/plugins/
ERMaster - Browse /ermaster/plugins at SourceForge.net
sourceforge.net
![](https://blog.kakaocdn.net/dn/MwoRz/btrPB1ia7e3/pGDZHfPNlnmZf45rEKFISk/img.png)
2. eclipse 폴더에 jar 파일 복사
- plugin 경로 : [eclipse 설치 위치]/plugins/ 폴더에 위에서 다운로드 받은 jar 파일 복사해 넣기
작성 당시 파일명은 org.insightech.er_1.0.0.v20150619-0219.jar
3. eclipse plugin 정보 수정
- [eclipse 설치 위치]/configuration/org.eclipse.equinox.simpleconfigurator 폴더의
bundles.info 파일을 사용중인 데이터로 오픈
( 메모장 보다는 프로그램시 사용하는 에디터로 여는걸 추천)
- 마지막 줄에 다음 항목 추가
org.insightech.er,1.0.0.v20150619-0219,plugins/org.insightech.er_1.0.0.v20150619-0219.jar,4,false
4. 저장 후 Eclipse 재시작 및
Steop02 항목의 4. ecllpse Restart 및 설치 확인 내용처럼 나오면 정상 설치
